Injetora de plástico: o Anexo IX protege quatro zonas diferentes, e a injetora elétrica é excetuada de dois subitens

A injetora de materiais plásticos tem um anexo próprio na NR-12 — o Anexo IX — e ele está organizado de um jeito diferente dos demais: não por tipo de máquina, mas por zona de perigo. São dez zonas ou configurações, cada uma com o seu próprio bloco de exigências, e é essa estrutura que explica por que a mesma injetora pode estar em conformidade num lado e fora de conformidade no outro.

a área do molde, e a diferença entre a porta da frente e a de trás

A porta frontal — o lado em que o ciclo é comandado — é a mais exigida da máquina. O subitem 1.2.1.1 pede proteção móvel intertravada com dois dispositivos mecânicos de intertravamento monitorados por interface de segurança, atuando na unidade de comando de modo que a falha em qualquer um deles, ou na interligação entre eles, seja automaticamente reconhecida e impeça qualquer movimento posterior de perigo.

E não para aí: o subitem 1.2.1.2 exige que a mesma proteção frontal atue também no circuito de potência, por válvula monitorada ou, de forma indireta, por dois dispositivos mecânicos de intertravamento monitorados. São duas camadas independentes — comando e potência — para a mesma porta.

A porta traseira, onde o ciclo não é comandado, tem exigência distinta: pelo subitem 1.2.1.4, dois dispositivos mecânicos de intertravamento monitorados que atuem no circuito de potência e desliguem o motor principal. Trocar as duas especificações entre si é o erro de adequação mais frequente da máquina.

a trava mecânica que não se regula

A palavra-chave é autorregulável. O dispositivo tem de funcionar em qualquer posição da placa, e a norma explicita o porquê: para que não seja preciso ajustá-lo a cada troca de molde. Um dispositivo que exija regulagem manual vira, na prática, um dispositivo que ninguém regula. O subitem 1.2.1.6.2 delimita o que se espera dele: resistir aos esforços do início do movimento de fechamento da placa móvel, e não à força de fechamento.

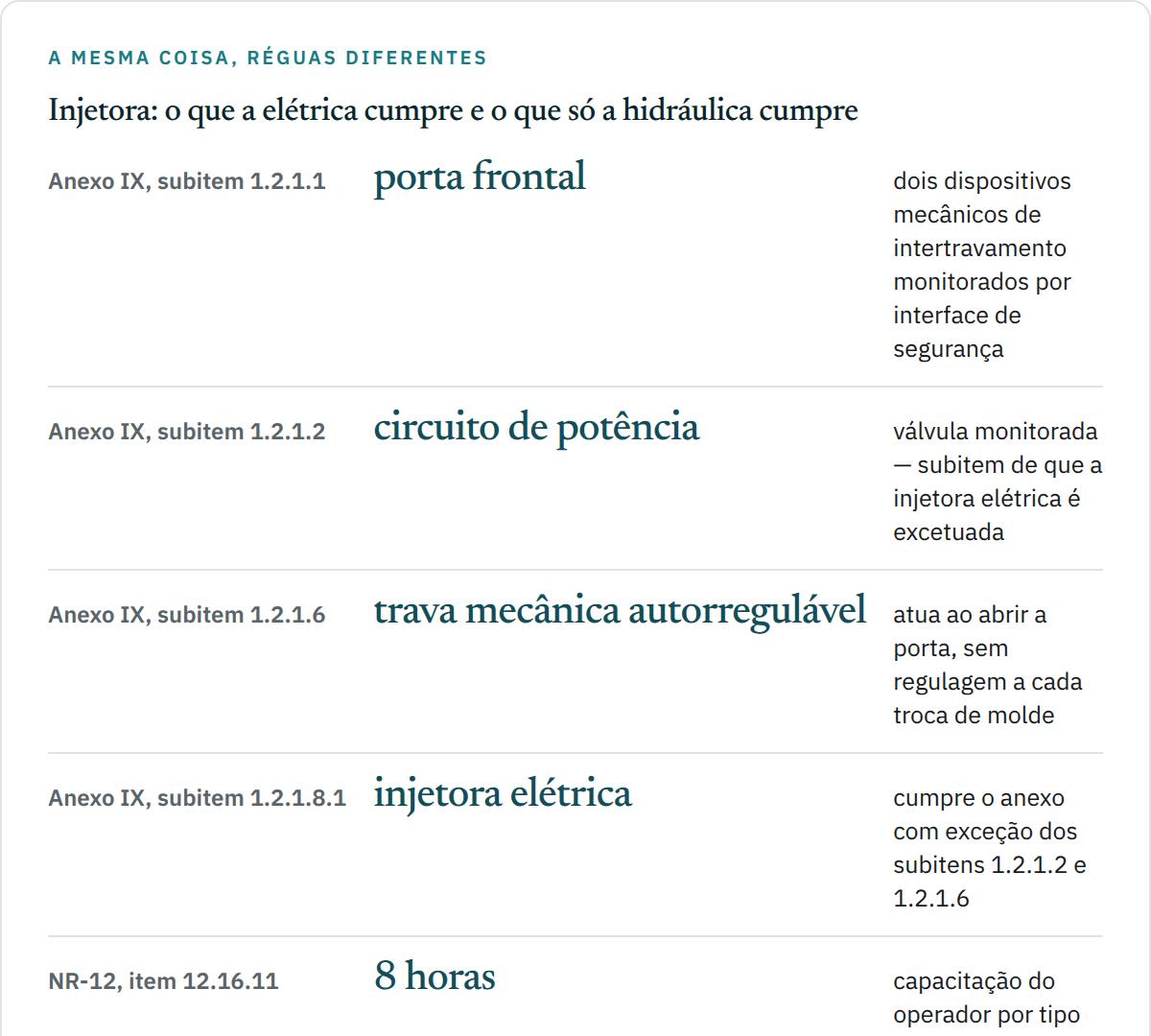

a injetora elétrica é excetuada de dois subitens — e ganha outros quatro

Lida isoladamente, essa frase parece um afrouxamento. Não é. Os dois subitens excetuados são justamente os que pressupõem circuito hidráulico: a válvula monitorada no circuito de potência e a trava mecânica autorregulável. No lugar deles, o anexo escreve quatro exigências que só a máquina elétrica tem:

• 1.2.1.8.2 — o circuito de potência do movimento de fechamento da placa deve ter ligação em série com mais de uma unidade de controle motor, em uma de três configurações: unidade de controle de velocidade com dois contatores em série; ou com uma entrada de comando de segurança monitorada mais um contator; ou com duas entradas de comando de segurança monitoradas de categoria 3, caso em que o contator em série não é necessário.
• 1.2.1.8.3 — os componentes do circuito de potência devem ter monitoramento automático, de forma que a falha de um deles impeça o início do movimento seguinte do ciclo; e o subitem 1.2.1.8.3.1 fixa a frequência: ao menos uma vez a cada movimento da porta.
• 1.2.1.8.4 — a porta deve ter dispositivo de intertravamento com bloqueio, que suporte esforço de até 1000 N e mantenha a proteção travada até que o estado de parada do movimento perigoso seja alcançado, com detecção segura contra falhas individuais.
• 1.2.1.8.5 — a parada de emergência tem de ser controlada: mantém-se o fornecimento de energia necessário para atingir a parada e, atingida a parada, remove-se a energia; a atuação interrompe todos os movimentos e descarrega os acumuladores hidráulicos.

as outras zonas, uma a uma

• Mecanismo de fechamento (1.2.2): proteção fixa ou móvel intertravada; a móvel, frontal ou traseira, com dispositivo de intertravamento monitorado que atue no circuito de potência e desligue o motor principal.
• Cilindro de plastificação (1.2.3.1): proteção fixa para impedir queimadura por contato não intencional em parte quente da unidade de injeção cuja temperatura de trabalho exceda 80° C, e etiqueta indicando alta temperatura.
• Bico de injeção (1.2.3.2): proteção móvel intertravada com dispositivo monitorado por interface de segurança que interrompa todos os movimentos da unidade de injeção.
• Funil de alimentação (1.2.4.1): o acesso à rosca plastificadora deve ser impedido, atendendo às distâncias de segurança do subitem 12.5.1.1 da parte geral.
• Descarga de peças (1.2.5.1): proteção que impeça segmentos corporais de alcançarem as zonas de perigo — e o subitem 1.2.5.1.1 diz, com todas as letras, que a existência de esteira transportadora na área de descarga não afasta essa exigência.

a máquina de grande porte, e a pessoa que cabe lá dentro

Passado esse limiar, o anexo muda de assunto: deixa de proteger a mão e passa a proteger o corpo inteiro. Entram travas mecânicas em todas as proteções por onde o ciclo possa ser iniciado, que precisam ser reativadas separadamente antes de novo ciclo; dispositivos que detectem a presença de pessoa entre a porta e a área do molde, ou dentro dela; e — os dois requisitos mais concretos — um botão de emergência entre a porta e a área do molde (1.2.6.3.4) e outro na parte interna da área do molde (1.2.6.3.5).

Botão de emergência dentro do molde é um item que só faz sentido para quem já entendeu que alguém entra ali. É a norma admitindo o cenário e exigindo saída.

a capacitação é por tipo de máquina, não por trabalhador

A expressão por tipo de máquina muda a matriz de treinamento. O operador que passa da injetora hidráulica horizontal para uma carrossel, ou para uma de fechamento vertical, não está coberto pelo curso anterior. E o conteúdo é fixado no subitem 12.16.11.1, com nove alíneas — entre elas as exigências mínimas de segurança previstas na NR-12 e na NR-10, e a demonstração prática dos perigos e dispositivos de segurança.
