Anexo IV da NR-13: o prazo de quarenta e oito meses entre inspeções internas tem nove condições cumulativas

O número mais citado da NR-13 fora de contexto é quarenta e oito meses. Ele existe, está escrito, e é o maior intervalo entre inspeções internas que a norma admite para caldeira. O que quase nunca acompanha o número é a lista de condições que o autoriza — e ela tem nove itens, todos de cumprimento integral.

A numeração deste anexo recomeça do 1, como a de todos os anexos da NR-13. Quando o texto abaixo diz "item 1.1", é o item 1.1 do Anexo IV, não do corpo da norma.

o anexo trata de dois casos, não de um

O Anexo IV tem título comprido porque endereça duas situações diferentes: caldeira de categoria A com Sistema Instrumentado de Segurança, o SIS, no seu item 1; e caldeira de categoria B com Sistema de Gerenciamento de Combustão, o SGC, no item 2. Os dois blocos têm estrutura paralela e tetos diferentes: quarenta e oito meses para a categoria A com SIS, trinta meses para a categoria B com SGC.

E os dois começam pela mesma condição de entrada, que não é técnica nem documental — é de regime de operação.

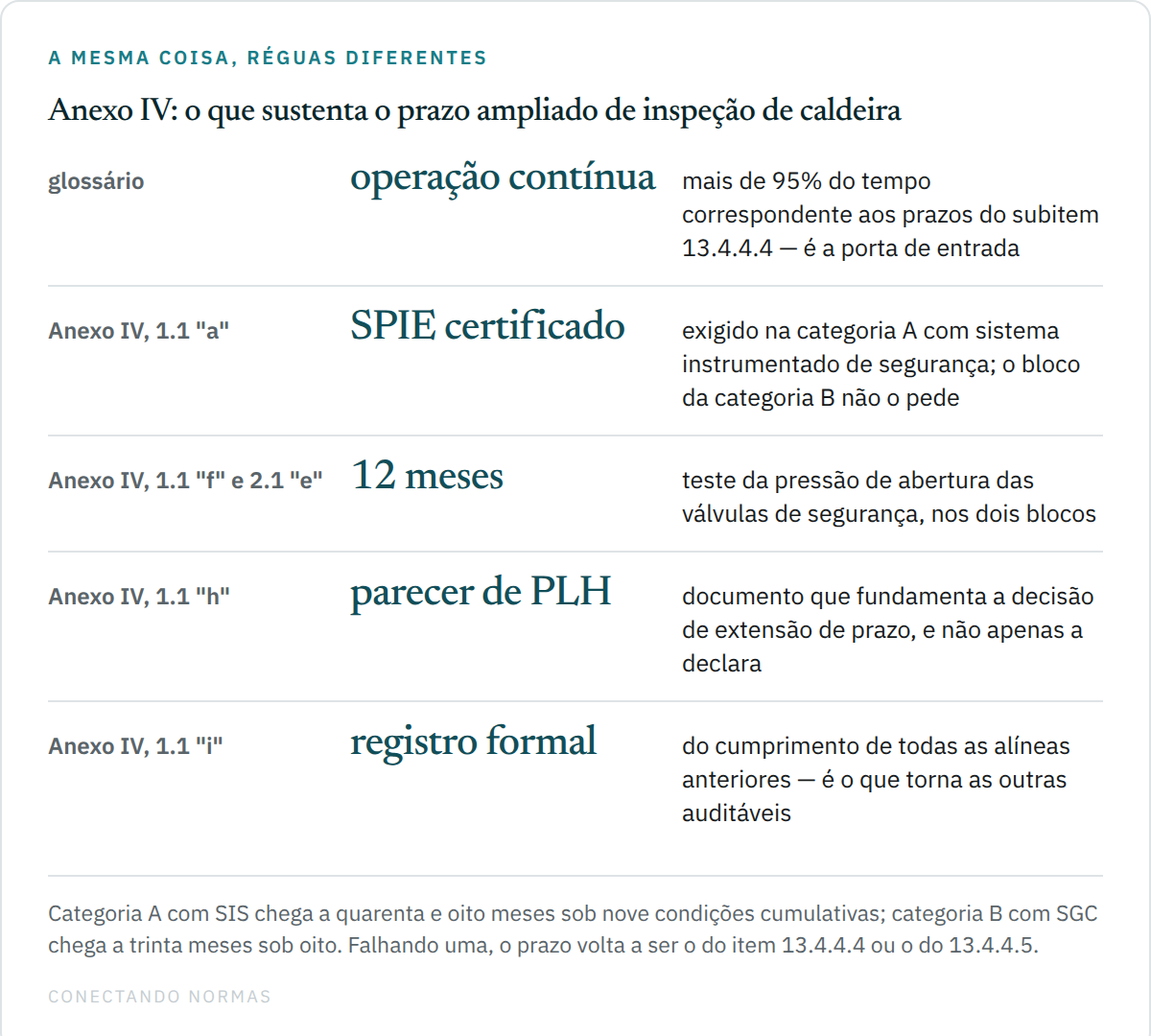

Este verbete é o filtro que elimina a maior parte dos candidatos, e quase ninguém o aplica. Os dois blocos do anexo falam de caldeiras "que operam de forma contínua". Pelo glossário, contínua quer dizer mais de 95% do tempo correspondente ao prazo de referência. Caldeira sazonal, caldeira de retaguarda e caldeira que para para troca de campanha não atendem — e, sem essa porta, as outras oito condições não chegam a ser examinadas.

as nove condições da categoria A

A alínea "a" sozinha já reduz o universo: exige que o estabelecimento tenha certificação de SPIE, o serviço próprio de inspeção de equipamentos do Anexo II — que por sua vez pede pessoal próprio com dedicação exclusiva a inspeção, avaliação de integridade e vida remanescente, pelo menos um PLH, arquivo técnico atualizado, procedimentos escritos e cumprimento mínimo da programação de inspeção, tudo verificado por auditorias programadas.

As demais alíneas do item 1.1 são estas:

• c) sistema instrumentado de segurança, em conformidade com normas técnicas aplicáveis, atestado por responsável técnico.
• d) controle da deterioração dos materiais que compõem as principais partes da caldeira.
• e) análise e controle periódico da qualidade da água.
• f) testes da pressão de abertura das válvulas de segurança a cada doze meses — o prazo maior de inspeção não estende o da válvula.
• g) acompanhamento periódico dos parâmetros operacionais que influenciam a integridade da caldeira.
• h) parecer técnico de PLH fundamentando a decisão de extensão de prazo.
• i) registro formal do cumprimento das alíneas anteriores.

A alínea "i" é a que transforma as outras oito em coisa auditável: não basta cumprir, é preciso registrar formalmente o cumprimento de cada uma. E a alínea "h" pede um documento específico — parecer que fundamente a decisão, e não certificado que a declare.

o que o SIS precisa ser

Duas exigências dentro de uma alínea. A primeira é técnica: estudo de confiabilidade, com foco em dois momentos — a sequência de acendimento e o bloqueio automático de combustível quando o controle de combustão ou a geração de vapor se perde. A segunda é de método: análise de risco por equipe multidisciplinar, com participação de quem opera. A norma nomeia o operador dentro do estudo técnico, não como destinatário dele.

As alíneas "b" e "c" completam o ciclo de vida do sistema — projetado, instalado e testado sob responsabilidade de responsável técnico; e mantido de acordo com procedimentos específicos definidos pelo fabricante ou por responsável técnico. E o subitem 1.2.1 fecha: os procedimentos de inspeção, testes e manutenção devem ser executados e aprovados por responsável técnico.

a alteração de função de segurança tem rito

O item 1.3 do anexo é o que dá durabilidade ao arranjo. Alterações nas funções instrumentadas de segurança do SIS, e em outros componentes da malha de controle, provisórias ou definitivas, devem ser registradas e aprovadas por responsável técnico, com anuência do empregador ou de preposto por ele designado.

A palavra provisórias é a que fecha a brecha real: o intertravamento inibido "só nesta partida" é a forma mais comum de esvaziar um sistema instrumentado sem tocar em nada. O item 1.3 do Anexo IV e o item 13.3.5 do corpo da norma tratam do mesmo comportamento por dois ângulos — e ambos exigem registro e anuência.

a categoria B e o SGC: trinta meses, oito condições

O item 2 do anexo repete a estrutura com um alvo diferente. O teto é de trinta meses entre inspeções internas, e a lista tem oito alíneas — uma a menos que a da categoria A, porque não exige certificação de SPIE. É a diferença mais relevante entre os dois blocos: a extensão da categoria B está ao alcance de estabelecimento sem serviço próprio de inspeção certificado.

O que o SGC é vem do glossário: sistema automático de controle do processo de combustão, compreendendo a purga da fornalha, a ignição, a alimentação e o corte de combustíveis, bem como o monitoramento da chama, de modo a assessorar o operador e conferir mais segurança em etapas críticas de acendimento e desligamento da caldeira, inclusive nos cenários de intertravamento. E o item 2.1, alínea "e", repete o teste da pressão de abertura das válvulas de segurança a cada doze meses.
