kPa para enquadrar, MPa para graduar: a troca de unidade que está dentro da própria NR-13
O teste que decide se o vaso entra no campo de aplicação usa pressão em quilopascal; o quadro que decide o grupo de potencial de risco usa megapascal, mil vezes maior.
O erro de enquadramento mais caro do setor de vasos de pressão não vem de fora da norma. Ele nasce dentro dela: o teste que decide se o equipamento está no campo de aplicação usa pressão em kPa; o quadro que decide o grupo de potencial de risco, duas páginas adiante, usa MPa. Mil vezes de diferença, na mesma NR, com a mesma fórmula.

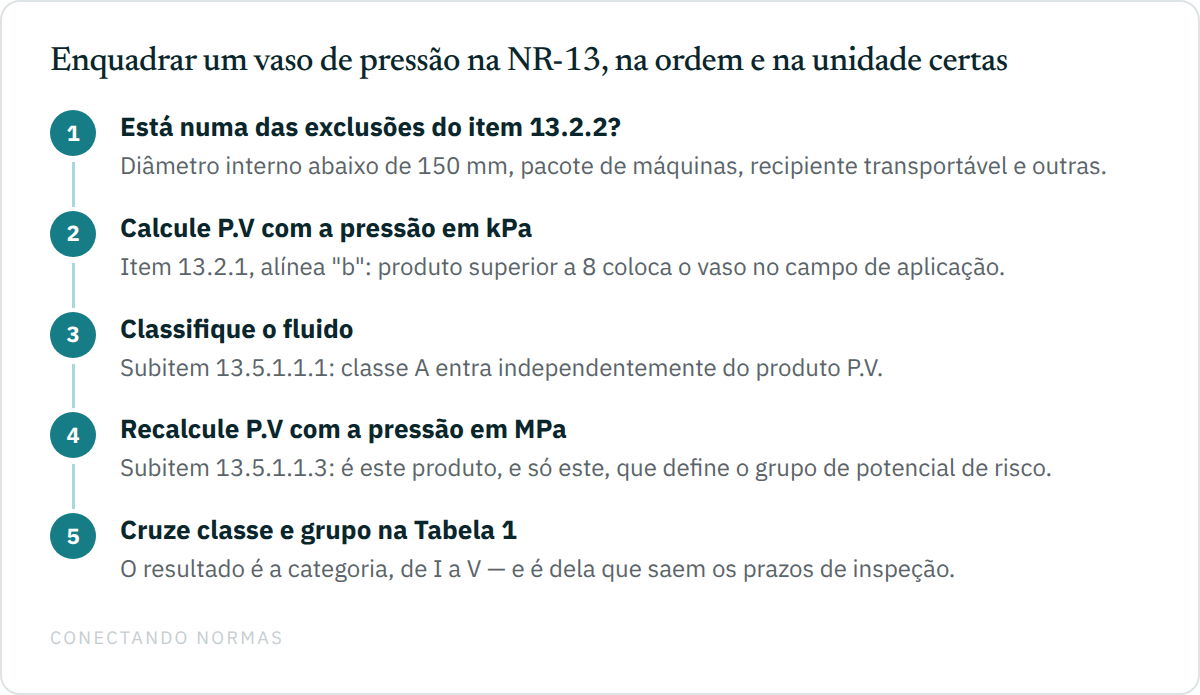

primeiro teste: o equipamento está no campo de aplicação?
vasos de pressão cujo produto P.V seja superior a 8 (oito), onde P é o módulo da pressão máxima de operação em kPa e V o seu volume interno em m³;
Repare que a alínea "c" acrescenta um caminho independente: vaso que contenha fluido da classe A — inflamáveis, combustíveis a 200 ºC ou mais, tóxicos com limite de tolerância igual ou inferior a 20 ppm, hidrogênio e acetileno — entra independentemente do produto P.V.
segundo teste: em que grupo de potencial de risco ele cai?
O grupo de potencial de risco do vaso de pressão deve ser estabelecido a partir do produto P.V, onde P é a pressão máxima de operação em MPa, em módulo, e V o seu volume em m³ (metro cúbico), conforme segue:
Mesma fórmula, mesmo P, mesmo V — outra unidade. Os cinco grupos vão do Grupo 1, com P.V acima de 100, ao Grupo 5, com P.V abaixo de 1. Quem carrega o resultado em kPa do primeiro teste para o segundo joga o vaso mil grupos acima do lugar dele, e o erro se propaga para a categoria, e da categoria para o prazo de inspeção.
terceiro passo: da classe e do grupo para a categoria
A Tabela 1 do subitem 13.5.1.1 cruza classe de fluido com grupo de potencial de risco e devolve a categoria, de I a V. Ar comprimido, vapor de água e gases asfixiantes simples são classe C; o que não se enquadra nas demais classes é classe D. É por isso que dois vasos de mesmo volume e mesma pressão podem ter categorias diferentes: o fluido entra na conta.
um exemplo fechado, do começo ao fim
Reservatório de ar comprimido de 0,2 m³ operando a 800 kPa. Primeiro teste, em kPa: P.V = 800 × 0,2 = 160, superior a 8 — está no campo de aplicação. Segundo teste, em MPa: 800 kPa são 0,8 MPa, logo P.V = 0,8 × 0,2 = 0,16, abaixo de 1 — Grupo 5. O fluido é ar comprimido, classe C. Cruzando classe C com grupo 5 na Tabela 1: categoria V. Quem tivesse usado 160 no segundo teste teria chegado ao Grupo 1 e à categoria I — cinco categorias de distância, com todos os prazos que vêm junto.
o critério que o mercado importou e que não está na norma
Não há corte por litragem para vaso de pressão
Circula como se fosse NR-13 o critério de "acima de 8 litros e 0,5 bar" para autoclave e reservatório pequeno. Esse par de números não aparece no texto da NR-13; é contaminação de regulamento estrangeiro. Na NR-13 a palavra litro aparece quatro vezes, e nenhuma delas define o campo de aplicação de vaso de pressão: cem litros, como volume abaixo do qual a caldeira fica fora do capítulo; vinte mil litros, como capacidade nominal na alínea de tanques metálicos de armazenamento; e dois mil litros, duas vezes, como tamanho do reservatório para partida que a norma excetua da distância mínima exigida da área de caldeiras.
as exclusões que ninguém lê
O item 13.2.2 lista dezenove alíneas de equipamentos aos quais a norma não se aplica. Quatro delas resolvem sozinhas boa parte das dúvidas de campo: vaso de pressão com diâmetro interno inferior a 150 mm, qualquer que seja a classe do fluido; vaso integrante de sistema auxiliar de pacote de máquinas; extintor de incêndio e demais recipientes transportáveis; e vaso sujeito exclusivamente a condição de vácuo menor ou igual a 5 kPa que não contenha fluido de classe A.
E a norma fecha a porta da leitura oportunista logo em seguida:
O disposto no item 13.2.2 não exime o empregador do dever de inspecionar e executar a manutenção dos referidos equipamentos e de outros sistemas pressurizados que ofereçam riscos aos trabalhadores, acompanhadas ou executadas por um responsável técnico, e observadas as recomendações do fabricante, bem como o disposto em códigos ou normas aplicáveis.
Ficar fora do capítulo específico não retira o dever de inspecionar e manter: apenas muda a régua que define como. O item 13.2.3 é a resposta escrita para a pergunta que aparece sempre depois da lista de exclusões.
Contexto de calendário: tanques entraram em julho de 2026
A alínea "f" do item 13.2.1 — tanques metálicos de armazenamento com diâmetro externo maior do que três metros, capacidade nominal acima de vinte mil litros e fluidos de classe A ou B — traz, no próprio texto, a anotação de que entra em vigor em 4 de julho de 2026, por artigo da portaria que deu a redação vigente. É a família mais nova dentro do campo de aplicação da NR-13, e por isso a que menos aparece em material de referência.
Fontes
- NR-13 — Caldeiras, vasos de pressão e tubulações e tanques metálicos de armazenamento. Item 13.2.1, alíneas "b", "c" e "f" - campo de aplicação
- NR-13 — Caldeiras, vasos de pressão e tubulações e tanques metálicos de armazenamento. Item 13.2.2 - equipamentos aos quais a norma não se aplica
- NR-13 — Caldeiras, vasos de pressão e tubulações e tanques metálicos de armazenamento. Item 13.2.3 - dever de inspecionar e manter permanece
- NR-13 — Caldeiras, vasos de pressão e tubulações e tanques metálicos de armazenamento. Subitens 13.5.1.1.1, 13.5.1.1.3 e Tabela 1 - classe de fluido, grupo de potencial de risco e categorização
A norma vigente e sempre a publicada pelo Ministerio do Trabalho e Emprego. Este texto comenta a exigencia — nao a substitui, e nao vale como parecer para caso concreto.
