A tubulação é o único equipamento da NR-13 sem prontuário e sem registro de segurança — e isso muda o desenho do controle

Das quatro famílias de equipamento da NR-13, a tubulação é a única que não tem prontuário e a única que não tem registro de segurança. Não é lacuna da norma: é consequência de uma diferença física. Caldeira, vaso e tanque são unidades identificáveis, com placa, número de série e histórico próprio. Tubulação é uma rede — e rede se documenta por desenho e por sistema, não por unidade.

o que traz a tubulação para dentro da norma

A alínea "e" do item 13.2.1 alcança as tubulações que contenham fluidos de classe A ou B — as classes definidas nas alíneas "a" e "b" do subitem 13.5.1.1.1 — e que estejam ligadas a caldeiras ou vasos de pressão abrangidos pela norma. São dois filtros simultâneos: o fluido e a ligação.

Uma linha de fluido inflamável que não se liga a caldeira nem a vaso abrangido não entra pela alínea "e". E uma linha ligada a um vaso abrangido, mas que transporta ar comprimido — classe C — também não. A pergunta não é "esta linha é industrial?", e sim "que fluido, e ligada a quê?".

o programa e o plano, com cinco variáveis escritas

Cinco variáveis, e a expressão que as governa é no mínimo. A alínea "d" é a que exige mais trabalho técnico: mecanismos de danos previsíveis não se listam de memória — corrosão sob isolamento, corrosão-erosão em curva, fadiga térmica em trecho de partida e parada, fragilização, ataque por hidrogênio. Cada mecanismo pede um ponto de medição e uma técnica diferente.

E a alínea "e" é a que liga o plano ao gerenciamento de riscos da NR-1: consequência para trabalhadores, instalações e meio ambiente é exatamente o eixo de severidade de qualquer matriz de risco. Um plano de inspeção de tubulação que não conversa com o inventário de riscos está calculando a mesma coisa duas vezes, com dois resultados.

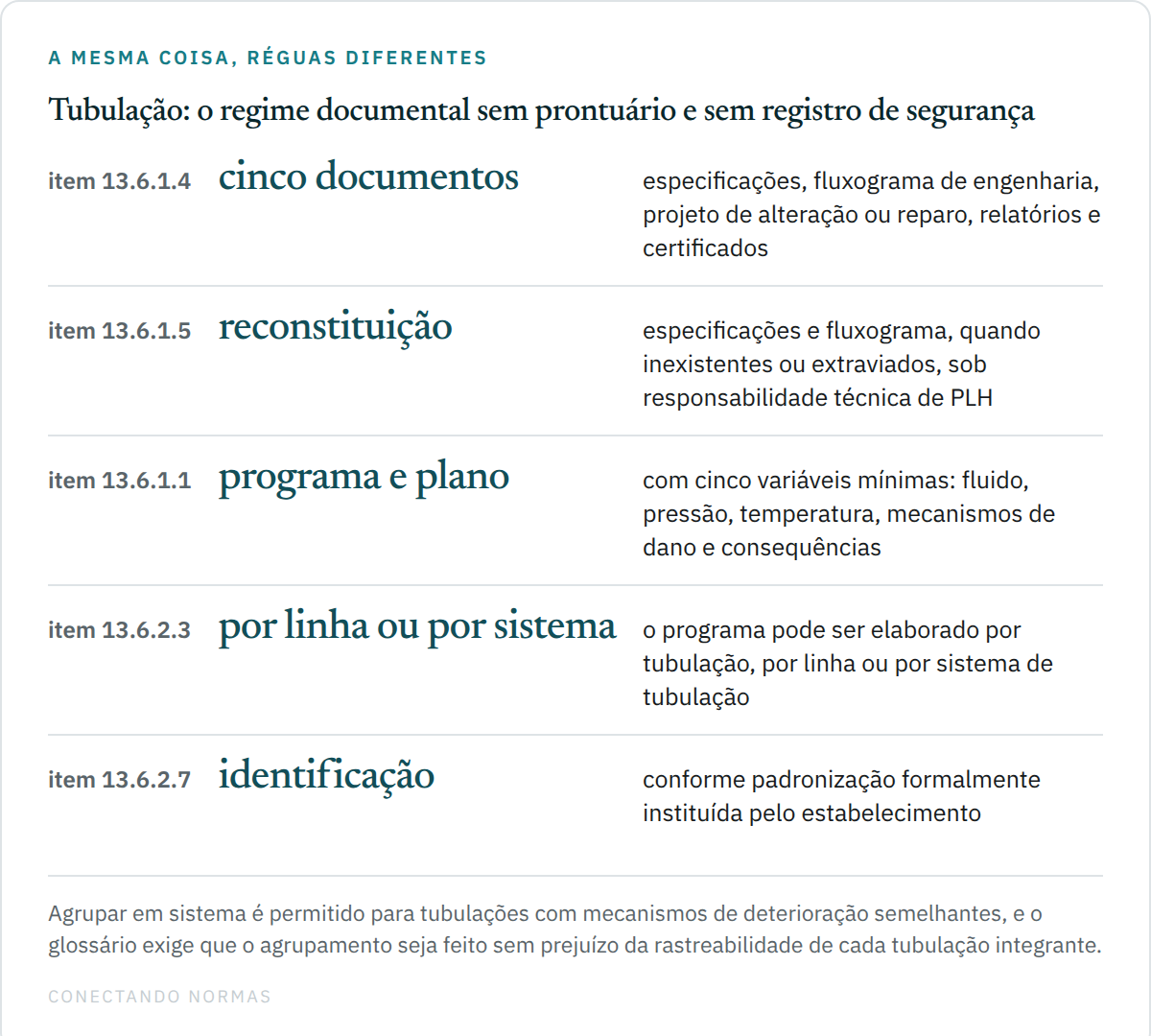

a documentação, e as duas peças que se reconstituem

Cinco documentos, e nenhum deles é prontuário. As duas primeiras alíneas fazem o papel que o prontuário faz nos outros equipamentos — e por isso são as duas que a norma manda reconstituir quando faltam:

Reconstituir fluxograma de engenharia de uma planta antiga é trabalho de campo, não de arquivo: significa percorrer a rede, identificar linha por linha e acessório por acessório. O glossário define o documento — fluxograma de engenharia, ou P&ID, é o diagrama que mostra o fluxo do processo com os equipamentos, as tubulações e seus acessórios, e as malhas de controle de instrumentação. É a planta que qualquer inspeção, qualquer bloqueio e qualquer emergência vai usar.

linha, sistema, e a escolha que economiza inspeção

O item 13.6.2.3 permite que o programa de inspeção seja elaborado por tubulação, por linha ou por sistema. Essa escolha, que parece administrativa, é a decisão técnica mais consequente do capítulo — e o glossário explica por quê.

Linha é o trecho individualizado entre dois pontos definidos, obedecendo a uma única especificação de materiais, produtos transportados, pressão e temperatura de projeto. Sistema de tubulação é o agrupamento de tubulações sujeitas a condições operacionais e a mecanismos de deterioração semelhantes, vinculadas a um mesmo plano de inspeção, com a discriminação expressa dos respectivos códigos de identificação, visando otimizar a alocação de recursos e aumentar a efetividade das inspeções — sem prejuízo da rastreabilidade das informações de cada tubulação integrante.

A palavra decisiva é semelhantes. Agrupar linhas que não compartilham mecanismo de deterioração produz um sistema em que a linha mais crítica é representada pela medição feita na menos crítica. O agrupamento é permitido para economizar recurso, não para diluir evidência — e a ressalva de rastreabilidade, escrita no próprio glossário, é o que impede a diluição.

e a identificação, que é o pé de tudo

A norma não impõe o padrão — impõe que ele seja formalmente instituído. É o mesmo desenho do item 13.7.2.3 para tanques. E é o requisito que sustenta todos os outros: sem identificação padronizada, o fluxograma não casa com o campo, o programa por sistema não rastreia, e o relatório de inspeção — que pelo item 13.6.2.5 deve identificar a linha ou o sistema — não se refere a nada verificável.
