Escada fixa vertical: medidas, projeto e SPQ na NR-35
A escada fixa vertical de uso individual deve respeitar largura, espaçamento, corrimão, afastamento da estrutura, sistema de proteção contra quedas e projeto de profissional habilitado.
A escada fixa vertical não é uma sequência de ferros soldados na parede. A NR-35 descreve sua geometria, a proteção contra quedas e a necessidade de projeto. Essa combinação importa porque medida adequada sem fixação dimensionada falha por um lado, e projeto sem condições de acesso ou proteção contra queda falha por outro. A vistoria deve olhar desenho, instalação e condição de uso.
o que a regra exige

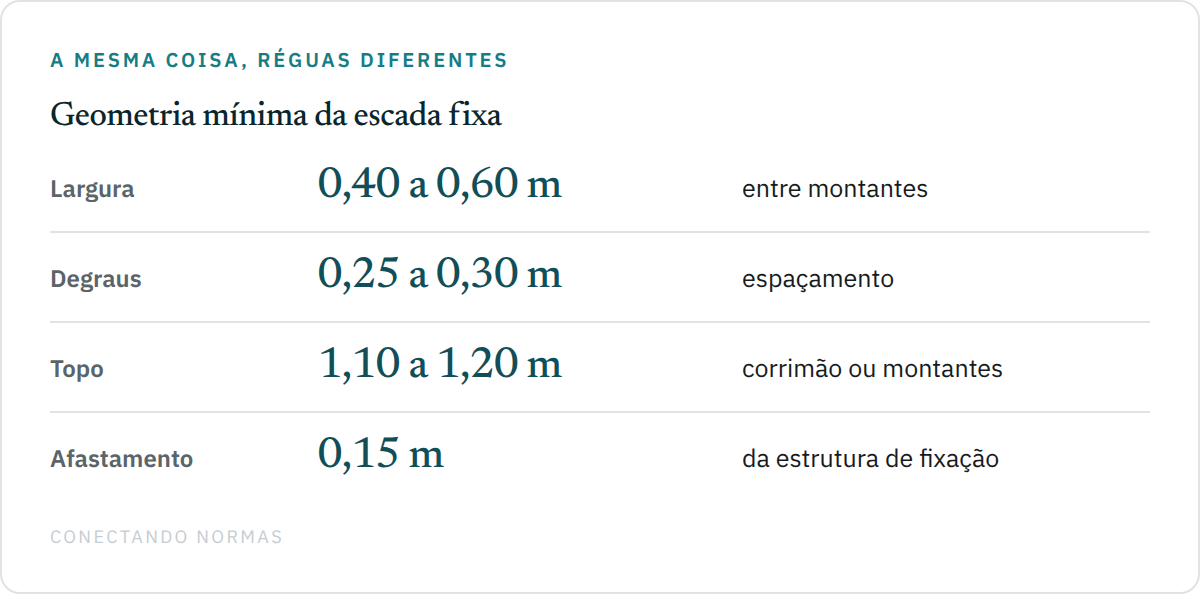

A largura fica entre 0,40 m e 0,60 m; degraus têm espaçamento entre 0,25 m e 0,30 m; o corrimão ou continuação dos montantes ultrapassa piso superior ou plataforma entre 1,10 m e 1,20 m. A escada se distancia da estrutura ao menos 0,15 m, tem SPQ conforme a NR-35 e projeto de profissional legalmente habilitado, considerando dimensões, resistências, segurança nos acessos e SPQ selecionado.
ter largura entre 0,4m (quarenta centímetros) e 0,6m (sessenta centímetros);
possuir projeto elaborado por profissional legalmente habilitado, considerando dimensões, resistências, segurança nos acessos e SPQ selecionado.
como conferir no local
Medições devem ser feitas em vários pontos quando a escada for antiga ou apresentar deformação. Confira piso inferior, transição no topo, continuidade do corrimão, fixações e interação com o SPQ. Para escada externa, a NR-35 também exige material resistente às intempéries. Não conclua pelo desenho: compare cotas de projeto, intervenção feita no local e condição atual.
o que comprova a condição de uso
Guarde projeto, identificação, memória de inspeção e registros de alteração. Marque na planta ou no inventário as escadas que receberam reforma, porque troca de fixação, alteração de plataforma ou instalação de linha pode mudar dimensões e resistência previstas.
| Elemento | Faixa ou exigência | Como conferir |
|---|---|---|
| Largura | 0,40 m a 0,60 m | Trena entre montantes |
| Degraus | 0,25 m a 0,30 m | Medir espaçamentos |
| Topo | 1,10 m a 1,20 m | Medir prolongamento |
Uma sequência que evita retrabalho
Comece pela condição física instalada, compare-a ao projeto e só então feche a evidência. Essa ordem evita concluir pela fotografia ou pelo documento isolado.
checklist de encerramento
- medir largura, degraus, afastamento e prolongamento
- conferir condição do material exposto ao tempo
- verificar SPQ e acesso superior
- confrontar instalação com projeto atualizado
Onde ler na fonte
Fontes
- NR-35 — Trabalho em altura. Item 5.2.1.1 — escada fixa vertical
A norma vigente e sempre a publicada pelo Ministerio do Trabalho e Emprego. Este texto comenta a exigencia — nao a substitui, e nao vale como parecer para caso concreto.
