Contêiner: medidas do box, sanitário e porta pela NR-24
Para contêiner marítimo transformado, o Anexo IV fixa área e dimensão mínima dos boxes de chuveiro e sanitário. Quando a porta abre para fora, há ainda distância mínima entre bacia e porta fechada.
A adaptação de um contêiner tende a ganhar espaço interno comprimindo o banheiro. O Anexo IV impede que essa economia invada as dimensões de uso. Ele fixa medida mínima para box de chuveiro, para box de instalação sanitária e, em uma situação específica de porta abrindo para o exterior, para o espaço frontal da bacia. Medir só a área total do banheiro não responde a nenhuma dessas três exigências.
o que a regra exige
O box de chuveiro deve ter ao menos 0,60 m² e uma medida não inferior a 0,75 m. O box sanitário exige ao menos 0,70 m² e uma medida não inferior a 0,70 m. Se a porta abre para o exterior, o vão entre a borda frontal da bacia e a porta fechada não pode ser menor que 0,40 m. O critério é aplicável ao contêiner marítimo transformado, não como uma tabela genérica para qualquer módulo.
Nos contêineres marítimos transformados, os boxes destinados a chuveiros devem ter área mínima de 0,60 m², sendo uma das medidas não inferior a 0,75 m.
No caso de porta com abertura para o exterior, o vão entre a borda frontal da bacia sanitária e a porta fechada deve ser de no mínimo 0,40 m.
como conferir no local
Use trena no revestimento acabado, com porta, louça e divisória efetivamente instaladas. Um desenho aprovado antes da execução pode não refletir espessura de revestimento, deslocamento da bacia ou alteração no sentido de abertura da porta. Além das medidas, confira ventilação, limpeza, piso e condições gerais exigidas pela NR-24 no que não conflitar com o Anexo IV.
o que comprova a condição de uso
Guarde planta cotada, identificação da unidade, registro de medição na entrega e evidências de qualquer reforma posterior. A medição deve informar ponto inicial e final; uma anotação solta de área não permite verificar a dimensão mínima lateral nem o vão frontal exigido.

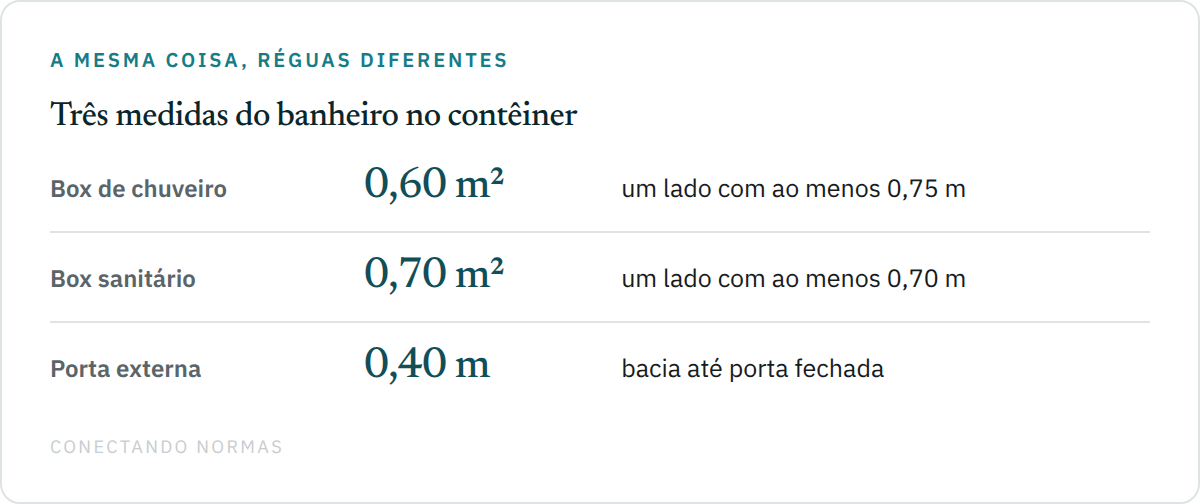

| Elemento | Mínimo | Ponto de medição |
|---|---|---|
| Box de chuveiro | 0,60 m² e uma medida de 0,75 m | Face interna acabada |
| Box sanitário | 0,70 m² e uma medida de 0,70 m | Face interna acabada |
| Porta externa | 0,40 m à frente da bacia | Borda frontal até porta fechada |
Uma sequência que evita retrabalho
Comece pela condição física instalada, compare-a ao projeto e só então feche a evidência. Essa ordem evita concluir pela fotografia ou pelo documento isolado.
checklist de encerramento
- medir área e lado mínimo do box de chuveiro
- medir área e lado mínimo do box sanitário
- confirmar o sentido de abertura da porta
- registrar a medição depois do acabamento e da instalação da louça
Onde ler na fonte
Fontes
- NR-24 — Condições sanitárias e de conforto nos locais de trabalho. Anexo IV, itens 5.1.1 a 5.1.2.1
A norma vigente e sempre a publicada pelo Ministerio do Trabalho e Emprego. Este texto comenta a exigencia — nao a substitui, e nao vale como parecer para caso concreto.
