Contêiner: instalação elétrica, aterramento e DR na NR-24

O Anexo IV manda executar e manter a instalação elétrica conforme projeto de profissional habilitado e NR-10. O quadro precisa proteger partes vivas, identificar circuitos e adotar DR nas situações previstas.

12/10/2026·4 min de leitura·NR-24 · NR-10

A ligação elétrica provisória é um dos atalhos mais perigosos da instalação modular. Uma extensão atravessando o piso, um quadro sem identificação e uma carcaça metálica sem aterramento podem coexistir mesmo em unidade nova. O Anexo IV não cria uma NR-10 paralela: ele determina que projeto, execução e manutenção da unidade modular estejam em consonância com a NR-10 e torna visíveis requisitos mínimos do quadro.

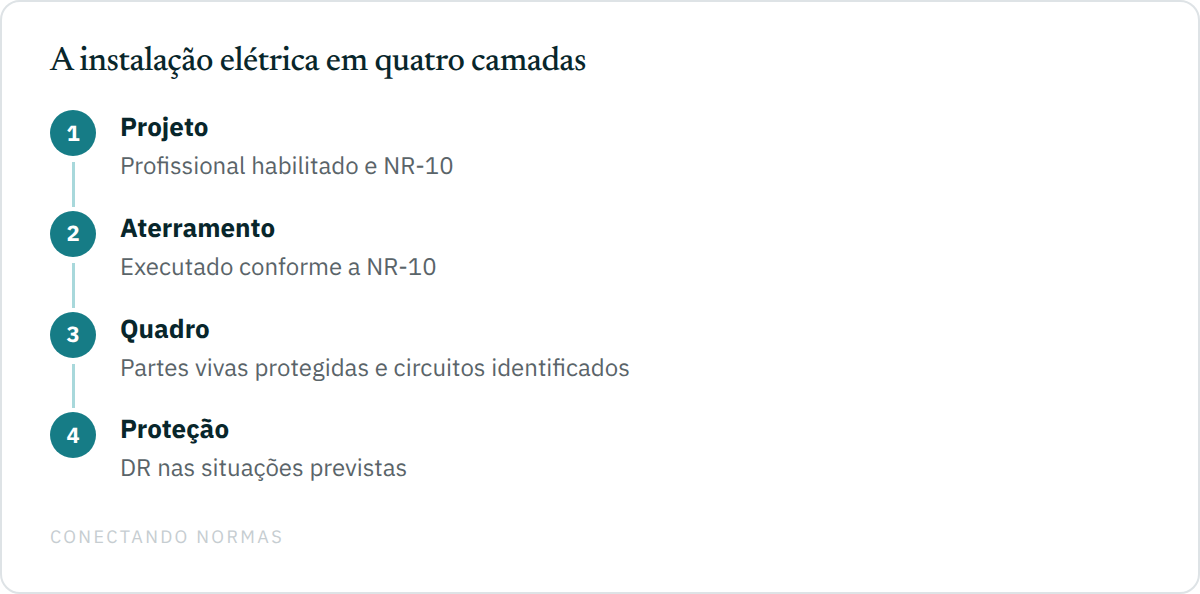

Fluxo de verificação elétrica do contêiner: projeto, aterramento, quadro identificado e dispositivos de proteção. — A sequência não troca projeto por quadro novo: os quatro pontos trabalham juntos.

o que a regra exige

O sistema de aterramento deve seguir a NR-10. O quadro precisa ter capacidade para os componentes dos circuitos, material resistente ao calor, partes vivas inacessíveis e proteção contra acesso de trabalhador não autorizado. Também exige sinalização de risco, identificação dos circuitos e dispositivo diferencial residual como medida adicional nas situações previstas na NR-10. Isso pede olhar simultâneo para o projeto e para a unidade realmente conectada.

As instalações elétricas dos módulos pré-fabricados e dos contêineres marítimos transformados devem ser executadas e mantidas conforme projeto elétrico elaborado por profissional legalmente habilitado em consonância com a NR-10.

NR-24, Anexo IV, item 4.2.1

Os quadros de distribuição das instalações elétricas em módulos pré-fabricados e nos contêineres marítimos transformados devem: a) ser dimensionados com capacidade para instalar os componentes dos circuitos elétricos que o constituem; b) ser constituídos de materiais resistentes ao calor gerado pelos componentes das instalações; c) ter as partes vivas inacessíveis e protegidas aos trabalhadores não autorizados; d) estar sinalizados quanto ao risco elétrico; e) ter seus circuitos identificados; e f) ter dispositivo diferencial residual (DR), como medida de segurança adicional nas instalações elétricas, nas situações previstas na NR-10.

NR-24, Anexo IV, item 4.2.3

como conferir no local

No campo, confronte os circuitos identificados no quadro com os equipamentos que a unidade alimenta: climatização, chuveiro, tomadas, iluminação e bomba, se houver. Procure tampas ausentes, cabo improvisado, acesso livre a partes energizadas, aquecimento anormal e aterramento desconectado. Qualquer alteração de uso — por exemplo, converter escritório em refeitório com equipamentos de cozinha — precisa voltar ao projeto, porque altera a carga e a ocupação.

o que comprova a condição de uso

Mantenha projeto elétrico, identificação da unidade, registros de inspeção e das intervenções, além de documentação do profissional responsável quando aplicável. A prova não é uma etiqueta isolada no quadro: ela é a correspondência entre projeto, dispositivos instalados, circuitos identificados e condição segura observada.

Conferência	O que observar	Não confundir com
Projeto	Carga, circuitos e uso da unidade	Desenho genérico de catálogo
Quadro	Partes vivas, sinalização e identificação	Caixa fechada sem legenda
Aterramento	Conexão prevista e mantida	Fio solto sem continuidade

Uma sequência que evita retrabalho

Comece pela condição física instalada, compare-a ao projeto e só então feche a evidência. Essa ordem evita concluir pela fotografia ou pelo documento isolado.

checklist de encerramento

conferir o projeto elétrico contra o uso real da unidade
verificar aterramento e integridade do quadro
identificar todos os circuitos de forma legível
registrar inspeções e qualquer alteração de carga ou layout

Onde ler na fonte

Fontes

NR-24 — Condições sanitárias e de conforto nos locais de trabalho. Anexo IV, itens 4.2.1 a 4.2.3
NR-10 — Segurança em instalações e serviços em eletricidade. NR-10 — instalações elétricas e medidas de controle

A norma vigente e sempre a publicada pelo Ministerio do Trabalho e Emprego. Este texto comenta a exigencia — nao a substitui, e nao vale como parecer para caso concreto.
