Casa de caldeiras: a NR-13 escreve o local antes de escrever o equipamento — três metros, duas saídas e um projeto assinado

Há um documento da NR-13 que não existe para vaso de pressão, não existe para tubulação e não existe para tanque metálico. Só a caldeira o tem: o projeto de instalação. Ele aparece duas vezes na norma — como alínea "c" da documentação obrigatória do subitem 13.4.1.5, e como item próprio, com autoria nomeada.

quem assina, e o que o documento é

A palavra é autoria, não acompanhamento nem aprovação. E o glossário diz materialmente o que se espera do papel:

Desenho em escala, em projeção horizontal, mostrando a disposição geral. Não é memorial descritivo, não é laudo, não é relatório. É planta. Um projeto de instalação entregue como texto corrido não é o documento que o glossário descreve.

o local tem nome

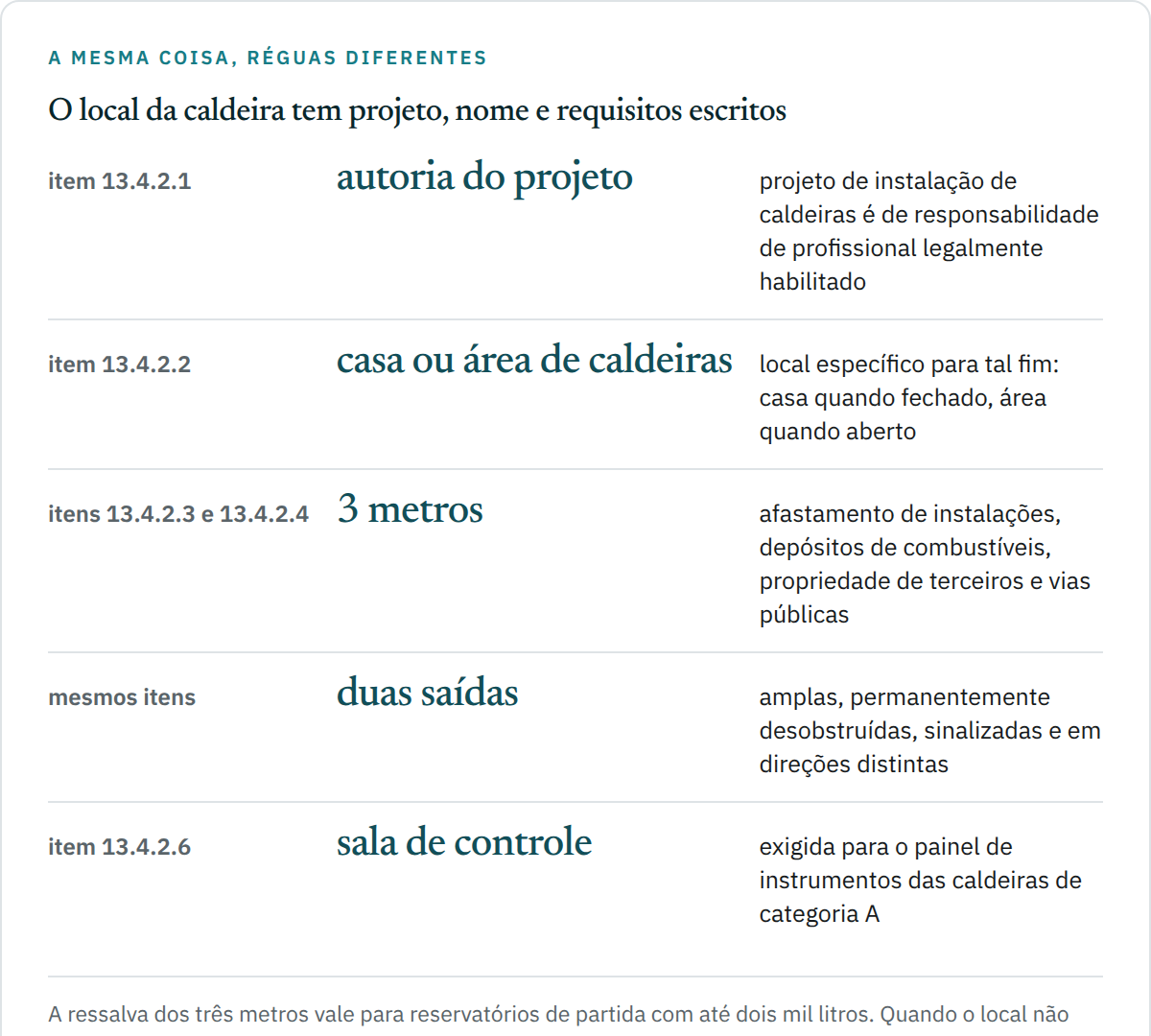

A distinção entre os dois nomes não é estilística: casa de caldeiras é o ambiente fechado, área de caldeiras é o ambiente aberto — e cada um tem a sua própria lista de requisitos, nos subitens 13.4.2.4 e 13.4.2.3 respectivamente.

Duas leituras práticas saem dessa tabela. A primeira: a iluminação de emergência é condicional no ambiente aberto e incondicional no fechado. A segunda: a alínea que proíbe usar a casa de caldeiras para outra finalidade é a que mais se descumpre sem intenção — a casa de caldeiras vira depósito de sacaria, de peça sobressalente ou de produto químico porque é um espaço coberto, fechado e com pouco trânsito. Exatamente as três qualidades que a tornam perigosa como depósito.

a ressalva dos dois mil litros

Nas duas listas, o afastamento de três metros alcança expressamente os depósitos de combustíveis. E as duas trazem a mesma ressalva, com o mesmo número: excetuam-se os reservatórios para partida com até dois mil litros de capacidade. É a norma reconhecendo que o tanque de acendimento faz parte do conjunto e não se afasta dele — e fixando um teto para que a ressalva não vire depósito principal disfarçado.

quando o local não atende

Este é um dos itens mais úteis da NR-13, e um dos menos usados. A norma não trata a instalação antiga como situação sem saída: ela abre uma porta com três elementos — projeto alternativo, medidas complementares e comunicação prévia ao sindicato. O glossário define o instrumento: projeto alternativo de instalação é o projeto concebido para minimizar os impactos de segurança para o trabalhador quando as instalações não estiverem atendendo os critérios estabelecidos na norma.

a categoria A ganha uma sala

Categoria A é a caldeira de pressão de operação igual ou superior a 1.960 kPa. A exigência não é de instrumento — é de lugar para o instrumento. O operador da caldeira de alta pressão acompanha o processo de uma sala, não do piso da casa de caldeiras. É requisito de instalação com efeito direto sobre exposição: quem lê painel em sala não está ao lado do corpo pressurizado.

o vaso de pressão tem instalação, mas não tem projeto de instalação

A comparação esclarece o desenho da norma. O vaso de pressão tem um capítulo de instalação — o 13.5.2 — com requisitos próprios: acesso seguro a drenos, respiros, bocas de visita e indicadores; duas saídas em direções distintas quando em ambiente fechado; ventilação permanente; iluminação e iluminação de emergência. Mas a lista de documentos do subitem 13.5.1.5 não inclui projeto de instalação.

E a saída para o caso de não atendimento também é diferente: o subitem 13.5.2.5 pede medidas complementares constantes em relatório elaborado por responsável técnico — relatório, não projeto; responsável técnico, não necessariamente PLH; e sem comunicação prévia ao sindicato. Três diferenças em um único item.
